本機所有機體結構採用鑄鐵製成，結構強固避震能力強。
整機結構採用SOLIDWORKS分析，擁有優異的機械剛性及結構。
三軸滾柱型線軌，提高切削負荷確保動態精度及壽命。
Y軸大跨距階梯式線軌配置，重心驅動高速運動不晃動，增加切削穩定性。
Z軸六滑塊配置，確保主軸強大穩定的切削能力及加工精度。
底座雙螺旋排屑，加工產生的屑可輕易排出不積屑。

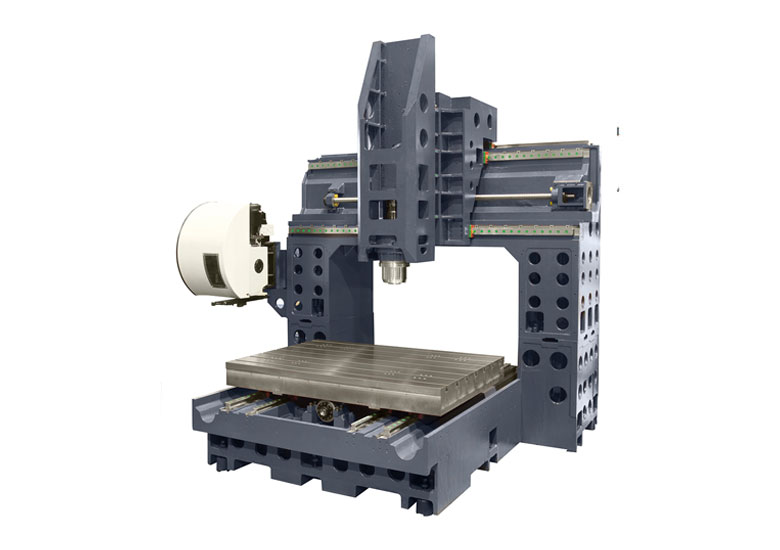

機體結構

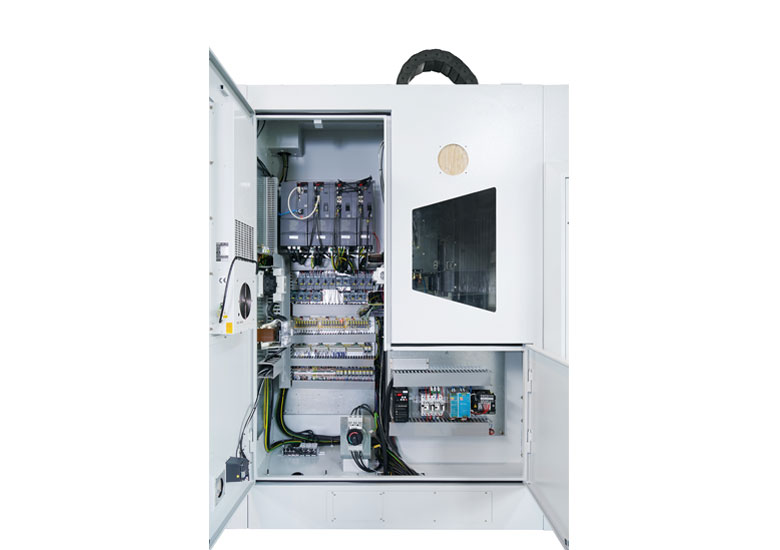

電氣箱內部有各種零組件，控制迴路性能穩定，空間足夠，散熱佳

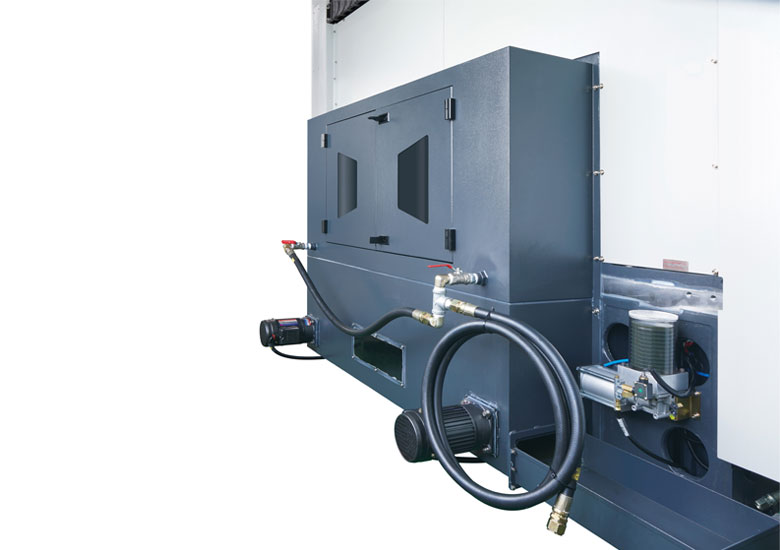

既省成本又環保的潤滑機構，氣壓式油泵提供三軸潤滑效果
| 型號 | MT-5032 V | MT-5032 VS | ||
|---|---|---|---|---|
| 工作台 | 工作台尺寸 | mm | 1300 x 850 | 1300 x 850 |
| T型槽 (寬度 x 槽度 x 間距) | mm x T | 18 x 5 x 150 | 18 x 5 x 150 | |
| 最大負荷 | kgs | 1000 | 1500 | |
| 行程 | 三軸行程 | mm | 1270 x 815 x 610 | 1270 x 815 x 610 |
| 主軸端面至工作台面距離 | mm | 200-810 | 200-810 | |
| 主軸中心到滑道面距離 | mm | 1100 | 1100 | |
| 三軸線軌 | mm | 45 / 45 / 45 | 45 / 45 / 45 | |
| 三軸滾珠螺桿 | 40 / 40 / 40 | 40 / 40 / 40 | ||
| 主軸 | 主軸型式 | 直結式 | 內藏式 | |
| 主軸錐度 | BBT40 | BBT40 | ||
| 主軸軸徑 | mm | ∅70 | ∅65 | |
| 主軸轉速 | rpm | 15000 | 20000 | |
| 快速移動 | 三軸滑道 | 滾柱線軌 | 滾柱線軌 | |
| 三軸切削進給速率 | m/min | 10 / 10 / 10 | 10 / 10 / 1 0 | |
| 三軸快速移動率 | m/min | 20 / 20 / 20 | 20 / 20 / 20 | |
| 儲刀倉 | 換刀方式 | 刀臂式 | 傘型 | |
| 最大刀徑 鄰刀 / 空鄰刀 | mm | ∅75 / ∅150 | ∅75 / ∅200 | |
| 最大刀具長度 | mm | 300 | 200 | |
| 刀具最大重量 | kgs | 7 | 7 | |
| 刀具刀柄規格 | CAT40 | CAT40 | ||
| 刀具容量 (刀臂式) | T | 24 | 12 | |
| 驅動馬達 | 主軸馬達功率 | kw | 15 | 23 |
| 三軸伺服馬達 | kw | 7.0 / 7.0 / 7.0 | 7.0 / 7.0 / 7.0 | |
| 切削水馬達 | kw | 0.75 | 0.75 | |
| 刀庫馬達 | w | 350 | 350 | |
| 電氣箱空調冷卻機 | w | 500 | 500 | |
| 主軸冷卻裝置 | w | 600 | 600 | |
| 沖屑液馬達 | w | 1290 | 1290 | |
| 一般規格 | 佔地面積 ( 長 x 寬 ) | mm | 3300 x 2800 | 3300 x 2800 |
| 水箱容量 | L | 400 | 400 | |
| 機台重量 | kgs | 11000 | 11000 | |
| 總耗電量 | KVA | 50 | 50 | |
| 所需氣壓 | kg/cm2 | 6 以上 | 6 以上 | |
